Morley-IAS
Sobre a Morley-IAS
Ao escolher a Morley-IAS, você tem a garantia de estar trabalhando com uma empresa com excelente reputação pelos produtos de qualidade e com suporte de primeira linha. A ampla variedade de produtos da Morley-IAS permite a liberdade de projetar o sistema mais adequado a suas necessidades, com a opção de criar, acrescentar e aperfeiçoar no momento e da maneira que você desejar.

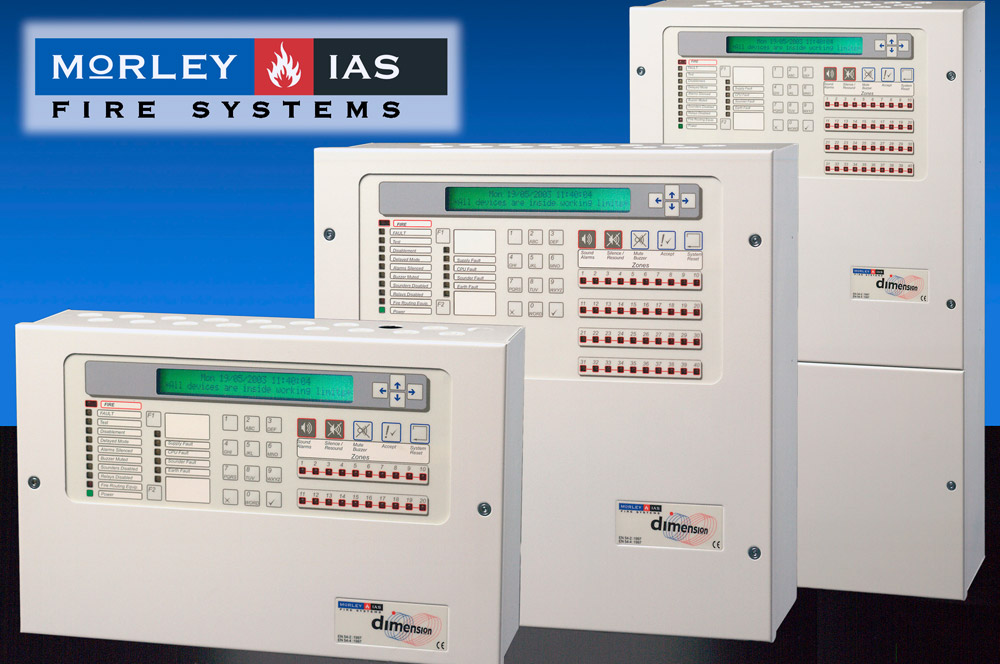

SISTEMA ENDEREÇÁVEL ANALÓGICO DX CONNEXION
O Sistema de Detecção e Alarme de Incêndio DX CONNEXION é a inovadora evolução do consagrado sistema Morley Dimension. Esse sistema é composto por centrais de 1, 2 e 4 laços, que podem operar de forma independente, ou que podem também fazer parte de um sistema em rede com qualquer combinação de centrais até o limite de 16 laços de detecção, oferecendo ampla conectividade e capacidade de ampliação. Os painéis foram projetados para que sua operação seja simples e intuitiva, possuindo teclado alfa-numérico frontal e visor gráfico com iluminação de fundo de 240 x 64 pixels para apresentar informações do sistema de maneira clara e precisa. É possível uma rápida inicialização através de programação guiada com apenas quatro procedimentos para colocar o sistema funcional e em operação. Todos os painéis do Sistema DX Connexion possuem entrada para cabo de programação USB, saída RS485 para interligação de painéis repetidores. Os painéis permitem a instalação de módulos adicionais como o cartão de rede para interligação dos painéis em rede de até 16 laços de detecção e o módulo de comunicação serial ao qual é possível conectar módulo conversor IP, módulo comunicador CRA, um módulo conversor de protocolos padrão ou PC com sistema gráfico se supervisão. O protocolo aberto facilita a integração com sistemas de supervisão de outros fabricantes.
A rede de centrais DXcNET utiliza a arquitetura segura e flexível de rede local ARCNET. Além de supervisionar e comandar os dispositivos interligados a seus laços de detecção, cada central supervisiona o restante das centrais “ponto-a-ponto” (eventos e comandos compartilhados), com todas as centrais com a mesma prioridade. Projetada para atender as especificações da norma EN54/13, a distância entre os painéis pode chegar a até 1.200m. Com capacidade de 16 laços de detecção, é possível conectar em rede qualquer combinação de centrais (16xDXc1, 8xDXc2, 4xDXc4, ou qualquer outra combinação), permitindo o controle de mais de 3000 equipamentos endereçáveis de forma mais segura, descentralizada, assegurando importante economia na fiação utilizada na instalação do sistema.
A parametrização de 3 modos de funcionamento especial em 14 faixas horárias semanais permite adaptar o sistema às necessidades específicas de cada instalação. O software de configuração DXc simplifica a customização da instalação, permitindo a personalização do display gráfico com o logotipo da empresa e a realização de cálculos de consumo, dimensionamento dos laços de detecção e baterias. Além disso, o sistema inclui um gerenciador de histórico para recuperar e filtrar eventos por tipo, data ou equipamento. Cada laço possui uma potência de alimentação de 500mA e consegue supervisionar um total de até 198 pontos endereçáveis, com um máximo de 99 detectores analógicos e 99 módulos de supervisão e comando:
– Detectores multi-critério, sistemas de aspiração, detectores lineares ou detectores de fumaça e temperatura.
– Acionadores manuais, avisadores sonoros e visuais, módulos de supervisão de contatos livre de tensão, módulos de supervisão de laços convencionais e módulos de comando.
Os painéis do Sistema DX Connexion possuem isoladores incorporados nas entradas e saídas dos laços de detecção.
PAINEL DE CONTROLE ENDEREÇÁVEL ANALÓGICO DE 1 LAÇO – DXc1
Central endereçável analógica de detecção de incêndios de 1 laço de detecção DXc, com 198 endereços (99 sensores + 99 módulos), 2 circuitos para avisadores sonoros e visuais supervisionados (consumo total máximo de 1A), fonte de alimentação de 24Vcc @ 2A, 2 relés de indicações gerais (alarme e falha), um relé programável, saída de alimentação auxiliar fixa e rearmável 24 Vcc @ 250mA, 2 botões de comando e 2 LEDs de indicação para funções programáveis, display gráfico em LCD 240 x 64 pixels, entrada para cabo de programação USB e saída RS485 para interligação de painéis repetidores. Módulos opcionais de interligação de painéis em rede DXcNET e Módulo de comunicação serial RS232 (para integração ou conexão com PC com sistema gráfico de supervisão). Inclui funções lógicas de programação de verificação e coincidência para eliminar falsos alarmes, assim como algoritmos de supervisão, ajuste de sensibilidade e programação horária para detectores multi-critério MIPTSE-IV, detectores ópticos de fumaça MI-PSE-IV e de temperatura MI-RHSE-IV, MI-FHSE-IV e MI-HTSE-IV.
Inclui CD com ferramenta de cálculo para dimensionamento dos laços e das baterias, programa de gerenciamento de histórico de eventos, manuais e software de configuração que permite personalizar o display gráfico da central com o logotipo da empresa e customizar os textos de identificação dos equipamentos.
Gabinete com capacidade para alojar 2 baterias 12 Vcc / 7 Ah.
PAINEL DE CONTROLE ENDEREÇÁVEL ANALÓGICO DE 2 LAÇOS – DXc2
Central endereçável analógica de detecção de incêndios de 2 laços de detecção DXc, com 396 endereços (198 sensores + 198 módulos), ampliável para 4 laços (792 endereços) através do módulo de expansão de 2 laços 795-111, 2 circuitos para avisadores sonoros e visuais supervisionados ( consumo total máximo de 1A), fonte de alimentação de 24Vcc @ 4A, 2 relés de indicações gerais (alarme e falha), um relé programável, saída de alimentação auxiliar fixa e rearmável 24 Vcc @ 250mA, 2 botões de comando e 2 LEDs de indicação para funções programáveis, display gráfico em LCD 240 x 64 pixels, entrada para cabo de programação USB e saída RS485 para interligação de painéis repetidores. Módulos opcionais de interligação de painéis em rede DXcNET e Módulo de comunicação serial RS232 (para integração ou conexão com PC com sistema gráfico de supervisão).
Inclui funçoes lógicas de programação de verificação e coincidência para eliminar falsos alarmes, assim como algoritmos de supervisão, ajuste de sensibilidade e programação horária para detectores multi-critério MI-PTSE-IV, detectores ópticos de fumaça MI-PSE-IV e de temperatura MI-RHSE-IV, MI-FHSE-IV e MI-HTSE-IV.
Inclui CD com ferramenta de cálculo para dimensionamento dos laços e das baterias, programa de gerenciamento de histórico de eventos, manuais e software de configuração que permite personalizar o display gráfico da central com o logotipo da empresa e customizar os textos de identificação dos equipamentos.
Gabinete com capacidade para alojar 2 baterias 12 Vcc / 17 Ah.
PAINEL DE CONTROLE ENDEREÇÁVEL ANALÓGICO DE 4 LAÇOS – DXc4
Central endereçável analógica de detecção de incêndios de 4 laços de detecção DXc, com 792 endereços (396 sensores + 396 módulos), 2 circuitos para avisadores sonoros e visuais supervisionados (consumo total máximo de 1A), fonte de alimentação de 24Vcc @ 4A, 2 relés de indicações gerais (alarme e falha), um relé programável, saída de alimentação auxiliar fixa e rearmável 24 Vcc @ 250mA, 2 botões de comando e 2 LEDs de indicação para funções programáveis, display gráfico em LCD 240 x 64 pixels, entrada para cabo de programação USB e saída RS485 para interligação de painéis repetidores. Módulos opcionais de interligação de painéis em rede DXcNET e Módulo de comunicação serial RS232 (para integração ou conexão com PC com sistema gráfico de supervisão).
Inclui funções lógicas de programação de verificação e coincidência para eliminar falsos alarmes, assim como algoritmos de supervisão, ajuste de sensibilidade e programação horária para detectores multi-critério MI-PTSE-IV, detectores ópticos de fumaça MI-PSE-IV e de temperatura MI-RHSE-IV, MI-FHSE-IV e MI-HTSE-IV.
Inclui CD com ferramenta de cálculo para dimensionamento dos laços e das baterias, programa de gerenciamento de histórico de eventos, manuais e software de configuração que permite personalizar o display gráfico da central com o logotipo da empresa e customizar os textos de identificação dos equipamentos.
Gabinete com capacidade para alojar 2 baterias 12 Vcc / 17 Ah.
